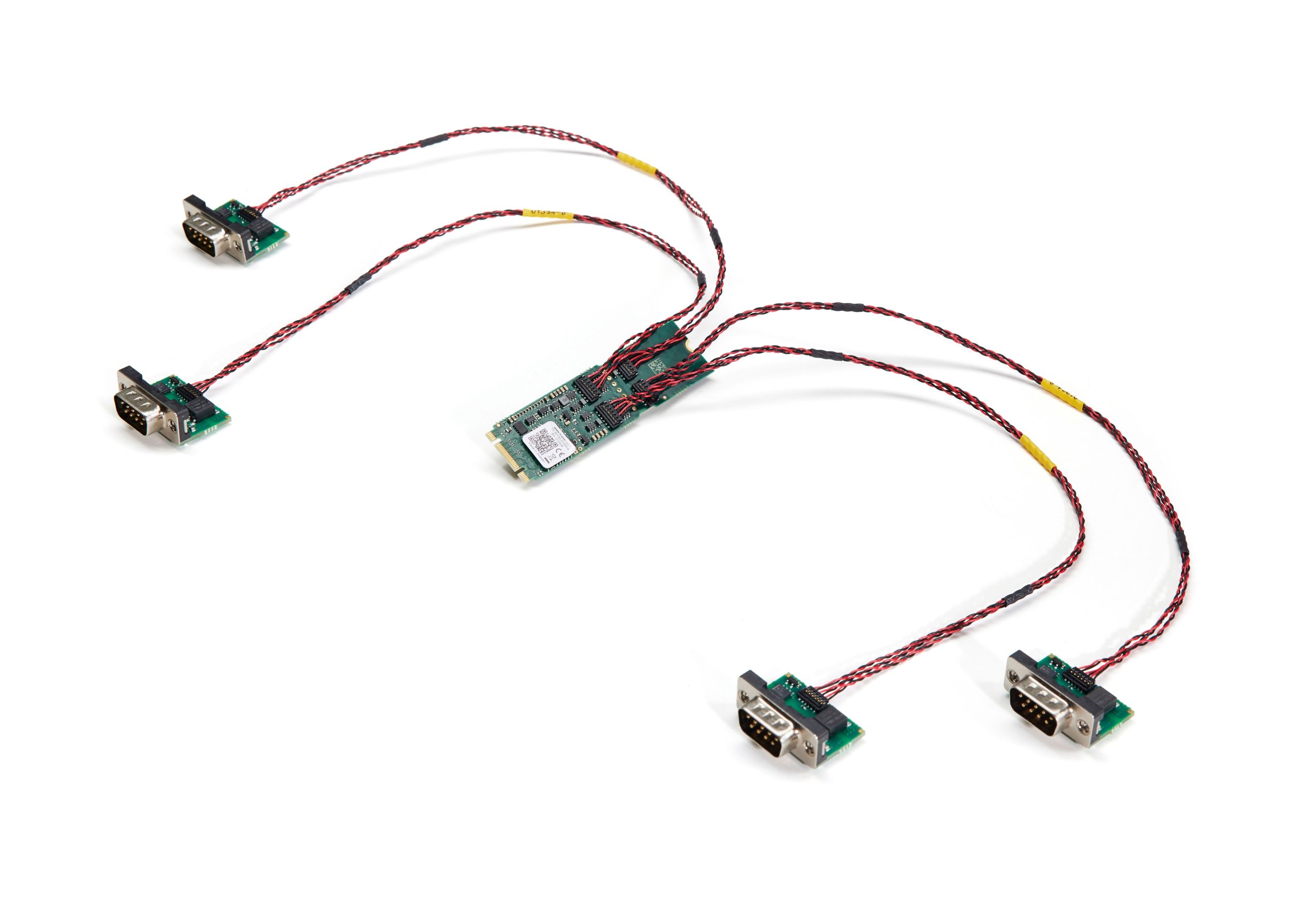

Kvaser M.2 PCIe 4xCAN是一款高度集成的嵌入式CAN通讯卡,可为任何具有PCI Express连接和可用B或M键M.2插槽的主机添加四个高速CAN/CAN FD通道。
M.2卡22 x 80 mm的尺寸和领先行业的仅2 mm的高度使这款CAN接口板拥有非常紧凑的结构。Kvaser M.2 PCIe 4xCAN的独特之处在于,CAN收发器是分布式的(非车载),使其能够更靠近CAN网络本身。这种布局最大限度地提高了信号质量和完整性。
由于时间戳精度仅为1微秒且每个通道的报文速率达20000 msg/s,再加上静默模式、错误帧检测和生成等高级功能,这种具有分布式CAN收发器的先进通讯卡可以集成到各种嵌入式系统中。
如需了解其他电缆长度或连接器类型,请联系我们获取定制选项。点击这里了解更多信息。
M.2卡22 x 80 mm的尺寸和领先行业的仅2 mm的高度使这款CAN接口板拥有非常紧凑的结构。Kvaser M.2 PCIe 4xCAN的独特之处在于,CAN收发器是分布式的(非车载),使其能够更靠近CAN网络本身。这种布局最大限度地提高了信号质量和完整性。
由于时间戳精度仅为1微秒且每个通道的报文速率达20000 msg/s,再加上静默模式、错误帧检测和生成等高级功能,这种具有分布式CAN收发器的先进通讯卡可以集成到各种嵌入式系统中。
如需了解其他电缆长度或连接器类型,请联系我们获取定制选项。点击这里了解更多信息。
-
下载中心
版本号 6.27.701Kvaser CanKing -
产品描述
主要特性- B+M键M.2 PCI Express CAN通讯卡,有四个通道。
- 与CAN-bus系统连接时,分布式CAN模块可最大限度地减少对信号完整性的影响。
- M.2卡为22 x 80毫米,结构紧凑,是嵌入式应用的理想之选。
- 支持CAN FD,速率高达8 Mbit/s。
- 安装快速、简单,即插即用。
- 支持11位(CAN 2.0A)和29位(CAN 2.0B active)标识符。
- 完全兼容使用Kvaser CANlib为其他Kvaser CAN硬件编写的应用程序。
- 高速CAN连接(符合ISO 11898-2),速率可达1 Mbit/s。
- 完全兼容J1939、CANopen、NMEA 2000®和DeviceNet。由用户应用程序处理高层协议之间的转换。有关软件支持,请参阅我们的技术合作伙伴的产品以及Kvaser软件下载页面(www.kvaser.com)。
- 支持静默模式,用于分析工具——无干扰地对总线进行监听。
- 支持同时使用多个Kvaser通讯卡和SocketCAN。
保修
两年保修。有关详细信息,请参阅我们的通用条款和政策。前往kvaser.com/getting-started为您的产品申请一年的延长保修期。
支持
提供对所有产品的免费技术支持,请联系:support@kvaser.com。
软件
点此链接kvaser.com/download免费下载文档、软件和驱动程序。
Kvaser CANLIB SDK软件开发包是免费资源,它包含您为Kvaser CAN通讯仪开发软件所需的所有东西,包括完整文档和用C、C++、C#、Delphi和Visual Basic语言编写的许多程序实例。
Kvaser公司所有CAN接口板共用一个软件API。为一款接口开发的程序可无更改适用于其他Kvaser CAN接口。
提供J2534应用编程接口。
提供RP1210A应用编程接口。
提供Windows HTML帮助和Adobe Acrobat格式的在线文档。 -
技术参数
CAN FD BitrateUp to 8 Mbit/s
类别Interfaces, Hardware, CAN
认证CE, , RoHS
通道4
连接器DSUB 9
错误帧生成是
电气隔离是
接口类型M.2
系統Windows 7 (IA-32 and x86-64), Windows 8 (IA-32 and x86-64), Windows 10 (IA-32 and x86-64), Windows 11 (x86-64), Linux
静默模式是
工作温度范围-40 °C to 85 °C
Timestamp Resolution (µs)1 µs
重量42 g
-
